各種類型靶材中屬半導體靶材技術要求高,其對純度要求通常高達5N5以上,且對尺寸精密度也存在極高要求。

半導體用濺射靶材
半導體芯片行業是金屬濺射靶材的主要應用領域之一,也是對靶材的成分、組織和性能要求高的領域。具體來講,半導體芯片的制作過程可分為硅片制造、晶圓制造和芯片封裝等三大環節,其中,在晶圓制造和芯片封裝這兩個環節中都需要用到金屬濺射靶材。
半導體芯片用金屬濺射靶材的作用,就是給芯片上制作傳遞信息的金屬導線。具體的濺射過程:首先利用高速離子流,在高真空條件下分別去轟擊不同種類的金屬濺射靶材的表面,使各種靶材表面的原子一層一層地沉積在半導體芯片的表面上,然后再通過的特殊加工工藝,將沉積在芯片表面的金屬薄膜刻蝕成納米級別的金屬線,將芯片內部數以億計的微型晶體管相互連接起來,從而起到傳遞信號的作用。
半導體芯片行業用的金屬濺射靶材,主要種類包括:銅、鉭、鋁、鈦、鈷和鎢等高純?yōu)R射靶材,以及鎳鉑、鎢鈦等合金類的濺射靶材。鋁和銅是半導體生產主流工藝。芯片生產的導電層中同時存在鋁和銅兩種導線工藝,一般來說110nm晶圓技術節點以上使用鋁導線,通常用鈦材料作為阻擋層薄膜材料;110nm晶圓技術節點以下使用銅導線,通常使用鉭材料作為銅導線的阻擋層。在芯片的應用場景中,既需要使用銅、鉭材料等先進工藝來實現降低功耗、提高運算速度等作用,又需要使用鋁、鈦材料的110nm以上節點工藝來保證可靠性和抗干擾性等性能。

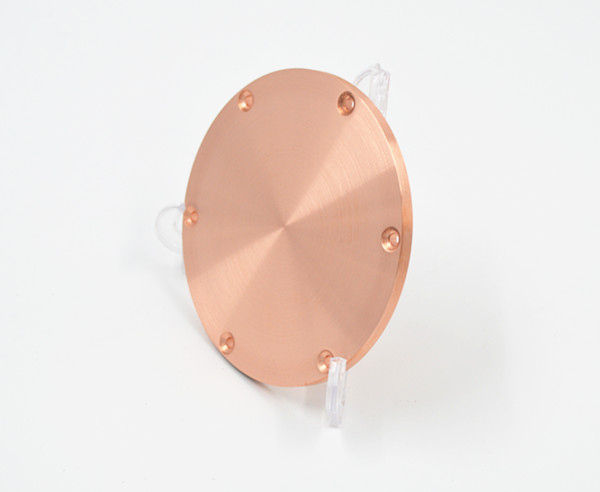

銅靶 - 導電層, 高純銅材料因其電阻很低,對芯片集成度的提高非常有效,因此在110nm以下技術節中被大量用作布線材料。
鉭靶 - 阻擋層,高純鉭靶主要用在12英寸晶圓片90nm以下的高端半導體芯片上。
鋁靶 - 導電層,高純鋁靶在制作半導體芯片導電層方面應用甚廣,但因其響應速度方面的原因,而在110nm以下技術節點中很少應用。
鈦靶 - 阻擋層,高純鈦靶主要用在8英寸晶圓片130和180nm技術節點上。
鈷靶 - 接觸層,可與芯片表面的硅層生成一層薄膜,起到接觸作用。
鎢靶 - 主要用于半導體芯片存儲器領域。
鎢鈦合金靶 - 接觸層,鎢鈦合金,由于其電子遷移率低等優點,可作為接觸層材料用在芯片的門電路中。
鎳鉑合金靶 - 接觸層,可與芯片表面的硅層生成一層薄膜,起到接觸作用。

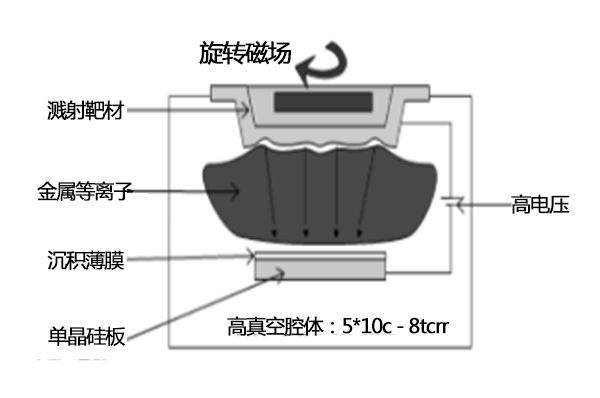

半導體靶材工作原理
