高純?yōu)R射靶材四大應用領域分析詳解

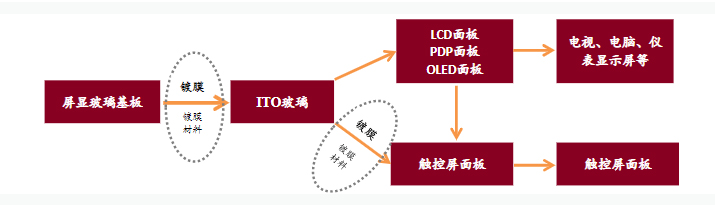

高純?yōu)R射靶材應用領域主要包括半導體、面板、光伏及光學器件。集成電路、平板顯示器、太陽能電池、信息存儲、工具改性、光學器件、高檔裝飾用品等生產過程中均需要進行濺射鍍膜工藝，濺射靶材應用領域非常廣闊。對于靶材用量較大的行業主要有集成電路、平板顯示器、太陽能電池、磁記錄媒體、光學器件等。其中，高純?yōu)R射靶材則主要用于對材料純度、穩定性要求更高的領域，如集成電路、平板顯示器、太陽能電池、磁記錄媒體、智能玻璃等行業。

半導體芯片對濺射靶材的技術要求極高，價格也極其昂貴，對于靶材純度和技術的要求高于平面顯示器、太陽能電池等其他應用領域。半導體芯片對濺射靶材的金屬材料純度、內部微觀結構等方面都設定了極其苛刻的標準，濺射靶材若雜質含量過高，形成的薄膜就無法達到使用所要求的電性能，并且在濺射過程中易在晶圓上形成微粒，導致電路短路或損壞，將嚴重影響薄膜的性能。一般而言，芯片制造對濺射靶材金屬純度的要求高，通常要求達到99.9995%（5N5）以上，平板顯示器、太陽能電池分別要求達到99.999%（5N）、99.995%（4N5）以上即可。

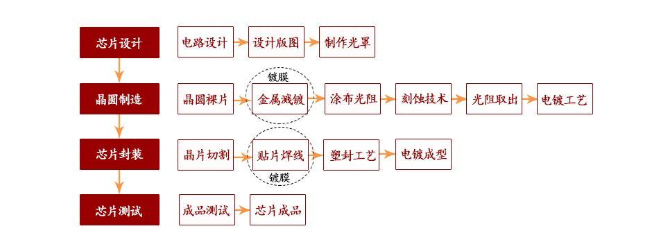

半導體靶材：用于晶圓導電阻擋層及封裝金屬布線層制作
在晶圓制作及芯片封裝兩大環節均需要用于到濺射靶材，其中在晶圓制造環節，靶材主要用于執著晶圓導電層、阻擋層以及金屬柵極，而且在芯片封裝環節，靶材用來生成凸點下金屬層、布線層等金屬材料。雖然靶材正在晶圓制造和芯片封裝領域用量不大，根據SEMI的統計數據，靶材在晶圓制造及封裝過程成本占比均約在3%左右，但是由于濺射靶材的品質直接影響導電層、阻擋層的均勻程度及性能，進而影響芯片傳輸速度及穩定性，因此靶材是半導體生產的核心原材料之一。

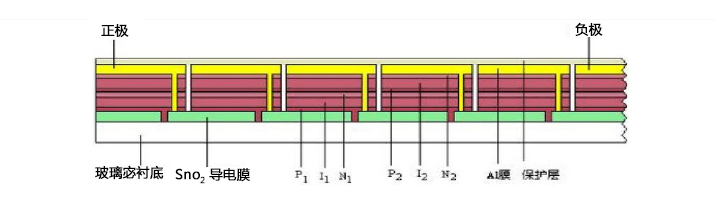

光伏靶材：用于形成太陽能薄膜電池的背電級
靶材主要用于生成太陽能薄膜電池的背電極，晶體硅太陽能電池較少用到濺射靶材。太陽能電池主要包括晶體硅太陽能電池和薄膜太陽能電池，晶體硅太陽能電池轉化效率較高、性能穩定，且各個產業環節比較成熟，占據了太陽能電池市場的主導地位。而晶體硅太陽能電池按照生產工藝不同可分為硅片涂覆型太陽能電池以及PVD 工藝高轉化率硅片太陽能電池，其中硅片涂覆型太陽能電池的生產不使用濺射靶材，目前靶材主要用于太陽能薄膜電池領域。
